Preisinformationen
| Nenngröße | Preis pro Stück | Traglast | Traglast | Abmessungen | Gewicht | |||||
| d1 | d2 | d3 | d4 | h | L | |||||
| VPE | Euro | kg | kg | mm | mm | mm | mm | mm | kg | |
| M 6 | 50 | 1,00 | 140 | 100 | 20 | 36 | 20 | 49,0 | 13,0 | 0,05 |
| M 8 | 50 | 1,00 | 140 | 100 | 20 | 36 | 20 | 49,0 | 13,0 | 0,06 |
| M 10 | 50 | 1,50 | 230 | 170 | 25 | 45 | 25 | 62,0 | 17,0 | 0,11 |
| M 12 | 25 | 2,20 | 340 | 240 | 30 | 54 | 30 | 73,5 | 20,5 | 0,18 |
| M 14 | 25 | 4,00 | 340 | 240 | 35 | 63 | 35 | 89,0 | 27,0 | 0,28 |
| M 16 | 25 | 4,00 | 700 | 500 | 35 | 63 | 35 | 89,0 | 27,0 | 0,28 |
| M 18 | 10 | 6,50 | 700 | 500 | 40 | 72 | 40 | 101,0 | 30,0 | 0,45 |
| M 20 | 10 | 6,50 | 1.200 | 860 | 40 | 72 | 40 | 101,0 | 30,0 | 0,45 |
| M 22 | 10 | 11,70 | 1.200 | 860 | 45 | 81 | 45 | 115,5 | 35,0 | 0,67 |
| M 24 | 1 | 11,70 | 1.800 | 1.290 | 50 | 90 | 50 | 126,0 | 36,0 | 0,87 |
| M 27 | 1 | 23,60 | 3.200 | 2.300 | 55 | 96 | 53 | 136,0 | 39,0 | 0,88 |
| M 30 | 1 | 23,60 | 3.200 | 2.300 | 65 | 108 | 60 | 154,0 | 45,0 | 1,66 |
| M 33 | 1 | 41,70 | 3.200 | 2.300 | 65 | 108 | 60 | 154,0 | 45,0 | 1,66 |
| M 36 | 1 | 39,00 | 4.600 | 3.300 | 75 | 126 | 70 | 182,0 | 54,0 | 2,65 |
| M 42 | 1 | 65,00 | 6.300 | 4.500 | 85 | 144 | 80 | 210,0 | 63,0 | 4,03 |
| M 45 | 1 | Auf Anfrage | 6.300 | 4.500 | 100 | 166 | 90 | 236,0 | 68,0 | 6,38 |
| M 48 | 1 | 109,00 | 8.600 | 6.100 | 100 | 166 | 90 | 236,0 | 68,0 | 6,38 |
| M 52 | 1 | Auf Anfrage | 8.600 | 6.100 | 110 | 184 | 100 | 265,0 | 78,0 | 8,80 |
| M 56 | 1 | 162,00 | 11.500 | 8.200 | 110 | 184 | 100 | 265,0 | 78,0 | 8,80 |
| M 64 | 1 | 232,00 | 16.000 | 11.000 | 120 | 206 | 110 | 298,0 | 90,0 | 12,40 |
| M 72 | 1 | 477,00 | 20.000 | 14.000 | 150 | 260 | 140 | 360,0 | 100,0 | 23,30 |
| M 80 | 1 | Auf Anfrage | 28.000 | 20.000 | 170 | 296 | 160 | 410,0 | 112,0 | 34,20 |
| M 100 | 1 | Auf Anfrage | 40.000 | 29.000 | 190 | 330 | 180 | 430,0 | 100,0 | 36,40 |

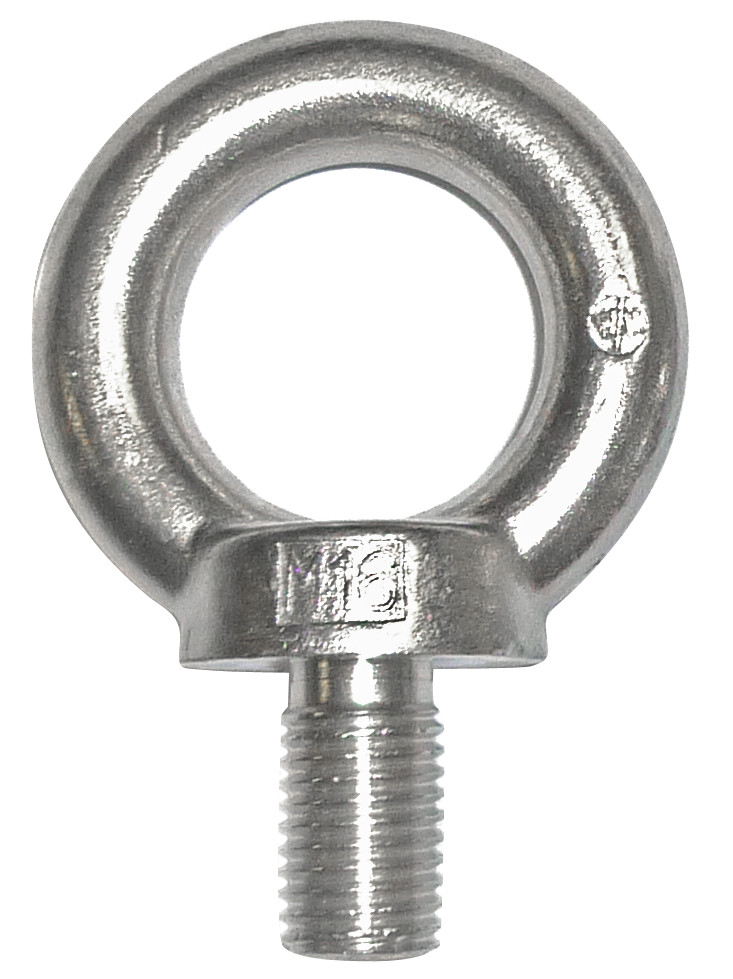

Unsere Ringschrauben nach DIN 580:2003-08 aus dem Werkstoff C 15E bieten zuverlässige Lösungen für sichere Transport- und Hebeanwendungen. Die hochwertige Verzinkung gewährleistet optimalen Korrosionsschutz, während die klare Materialkennzeichnung eine einfache Identifikation und Unterscheidung von älteren C 15-Ausführungen ermöglicht.
Ausstattung und Verarbeitung
- Norm: DIN 580:2003-08 (aktuelle Ausführung)
- Werkstoff: Hochwertiger Stahl C 15E mit Materialkennzeichnung
- Oberfläche: Gleichmäßig verzinkt für dauerhaften Korrosionsschutz
- Belastbarkeit: Normgerecht geprüft für sichere Hebeanwendungen
- Montage: Für dauerhafte Befestigung vorgesehen
- Einsatzgebiete: Ideal für Schaltschränke, Motoren, Maschinenbauteile und Transportvorrichtungen
Hinweis
-
Die angegebenen Traglasten gelten nur, wenn die Ringmuttern/-schrauben vollständig eingeschraubt und plan aufliegend montiert sind.
-
Das Gegenstück (z. B. Gewindebolzen oder Mutter) muss die Kräfte sicher aufnehmen können, ohne sich zu verformen.
-
Die Gewindelänge des Gegenstücks muss ausreichend sein. Falls eine Mutter verwendet wird, ist eine Unterlegscheibe erforderlich.
-
Die Traglasten gelten im Temperaturbereich von -20°C bis +200°C.
-
Belastungen sind bis zu einem Neigungswinkel von 45° zur Ringebene zulässig.
-
Ein Ausrichten der Ringmuttern/-schrauben im 2-Strang-Betrieb ist nicht mehr nötig.
-
Neigungswinkel über 45° sind nicht erlaubt.
-
Seitliche Montage am zu hebenden Bauteil ist nicht zulässig.
